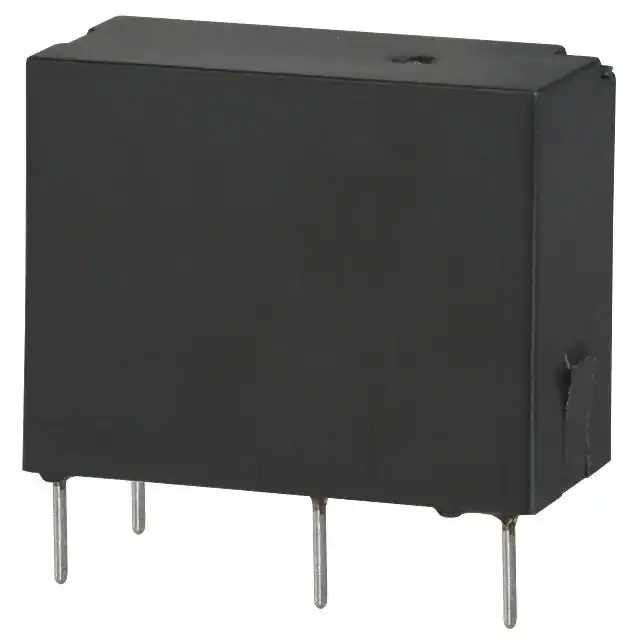

Реле электромагнитные (37 211)
Реле электромагнитные
Сегодня редко кто пытается вникнуть в процесс функционирования того или иного прибора. Но только до момента его выхода из строя. Начиная выяснять, какая же причина поломки, у пользователя может возникать целый ряд вопросов.
Что касается электромагнитного реле, то оно является неотъемлемой составляющей электрической части ТС, электроники и бытовой техники.
Электромагнитное реле представляет собой коммутирующее изделие, применяемое электромагнитное поле для выполнения возложенных на него функций.
Безусловной составляющей конструкции являются:- катушка;
- якорь;
- подвижные и неподвижные контакты.
Якорь и катушка устанавливаются на основание. Подпружиненный якорь закреплён таким способом, чтобы контакты между собой соприкасались (подвижные с неподвижными).
Суть функционирования устройства заключается в поступлении тока на обмотку, в процессе чего образуется электромагнитное поле. Якорь притягивается к сердечнику катушки, а контакты переключаются.
Учитывая это, можно понять, что основная цель использования данного изделия заключается в перекидывании контактов. На них идёт подсоединение нагрузки разного уровня, при срабатывании цепи меняются.
Если питание отключить, то электромагнитное поле так же исчезнет, при этом якорь вернётся в исходное положение (на него повлияет пружина). Данный процесс функционирования очень схож с рабочим процессом стандартного выключателя.
Разница заключается только в том, что нет кнопок, а управление контактами происходит в автоматическом режиме. При этом, лампочку можно заменить участком цепи или иным изделием.
Разновидности изделий
Каждое электромагнитное реле имеет свои уникальные параметры и свойства, отличающие его от иных вариантов. Между собой электромагнитные реле разделяются по некоторым классификациям.
Среди основных можно выделить:- по питанию постоянного и переменного тока, где первые разделяются на нейтральные и поляризованные. Первые могут функционировать при токе любой полярности, а вторые же только срабатывают на положительное или отрицательное питание;
- по присущим электрическим характеристикам (по чувствительности) — высокочувствительные (срабатывают при 0,01Вт и меньше), чувствительные (мощность сработки может находиться в диапазоне от 0,01 до 0,05Вт), прочие;
- по уровню коммутируемой нагрузки — слаботочные (до 120 Вт переменного и 60Вт постоянного тока), повышенной мощности (500Вт и150Вт соответственно), контакторы для силовых цепей (больше 500Вт переменного тока);
- по времени срабатывания — быстродействующие (замыкание происходит не позже 50мс после подачи питания), нормальной скорости (от 50 до 150мс), замеленные (необходимо более 150мс для сработки);
- по исполнению (в разрезе герметичности) — открытые (все составляющие видны), герметичные (помещены и запаяны в корпус из метала или пластика), зачехленные (чехол соединён с корпусом посредством защёлок, могут быть дополнены накидной проволочной петлёй).
