Логика — преобразователи уровней сигнала

Преобразователи уровней сигнала: мост между логическими мирами

В цифровой электронике нередко встречаются ситуации, когда устройства с разной логикой (например, 3.3В и 5В) нужно заставить "понимать" друг друга. Именно для этого существуют преобразователи уровней сигнала — специализированные интегральные микросхемы, которые выступают переводчиками между различными стандартами напряжений.

Эти компоненты критически важны в современных проектах, где соседствуют микроконтроллеры, датчики и периферия с разными требованиями к уровням сигналов. Без них невозможна корректная работа:

• Смешанных систем (например, Raspberry Pi + Arduino)
• Устройств с интерфейсами I2C, SPI, UART
• Платов расширения и шилдов
• Промышленной автоматики с разнородными модулями

Особенности

Современные преобразователи уровней — это не просто "переходники", а интеллектуальные решения с рядом важных характеристик:

• Двунаправленность — многие модели поддерживают передачу данных в обоих направлениях без дополнительных управляющих сигналов
• Автоматическое определение уровня — умные схемы самостоятельно адаптируются к текущему напряжению
• Высокая скорость передачи — до 100 Мбит/с у продвинутых моделей, что важно для быстрых интерфейсов
• Широкая совместимость — работают с TTL, CMOS, LVCMOS и другими стандартами

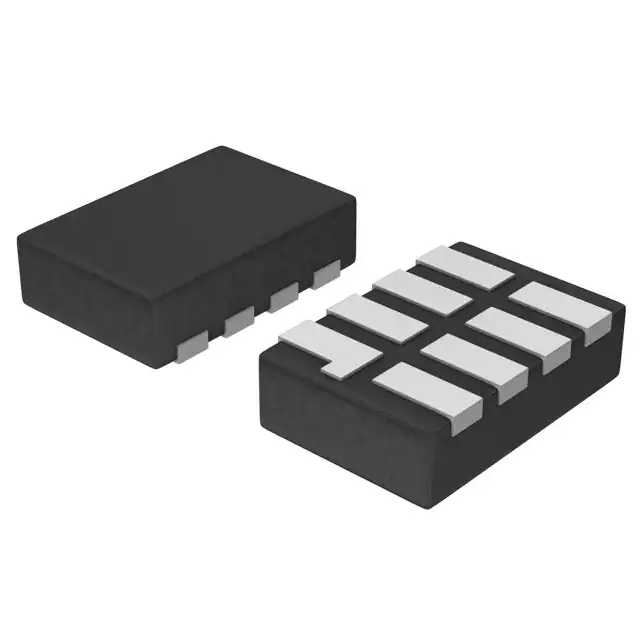

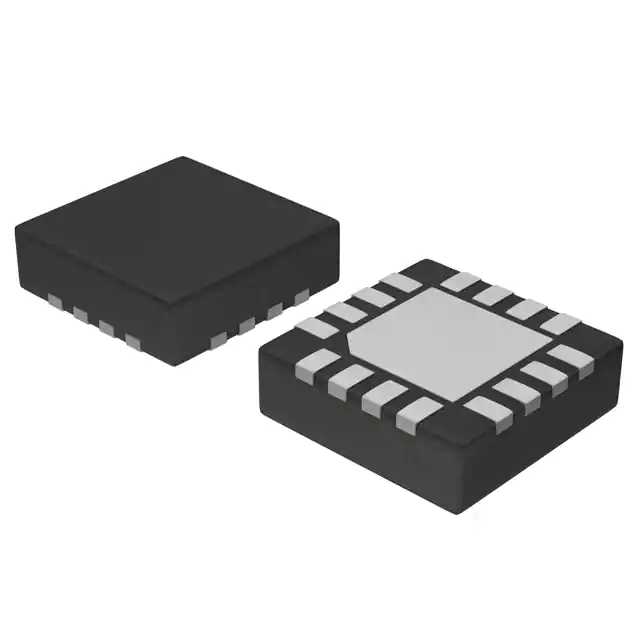

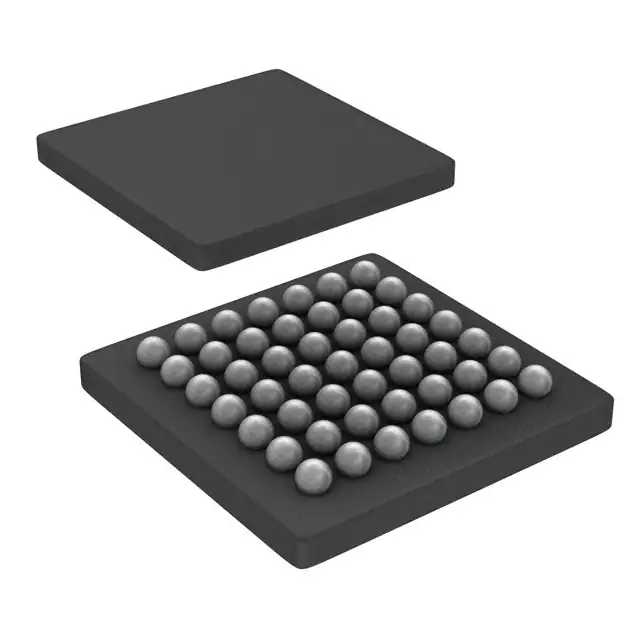

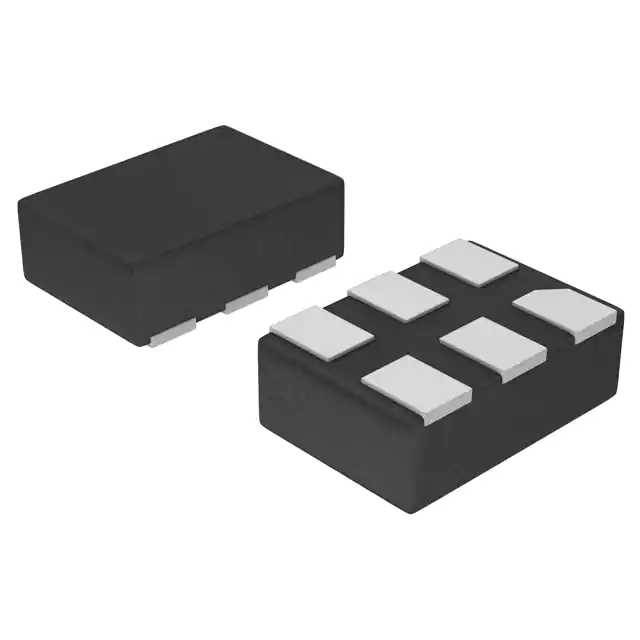

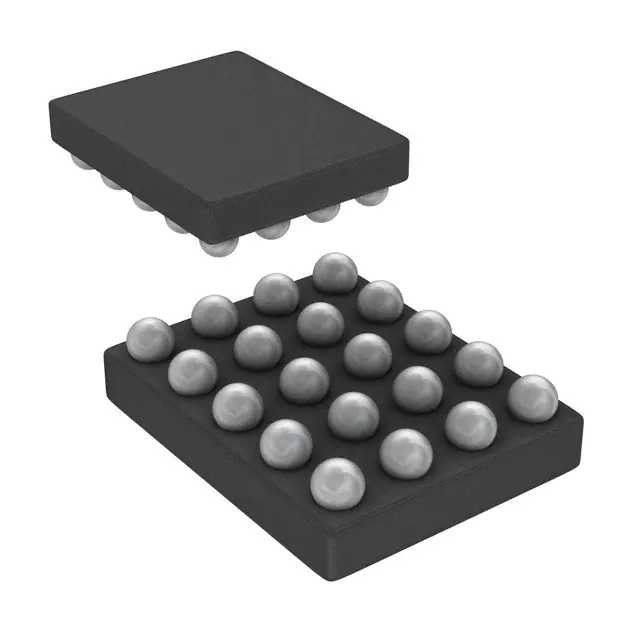

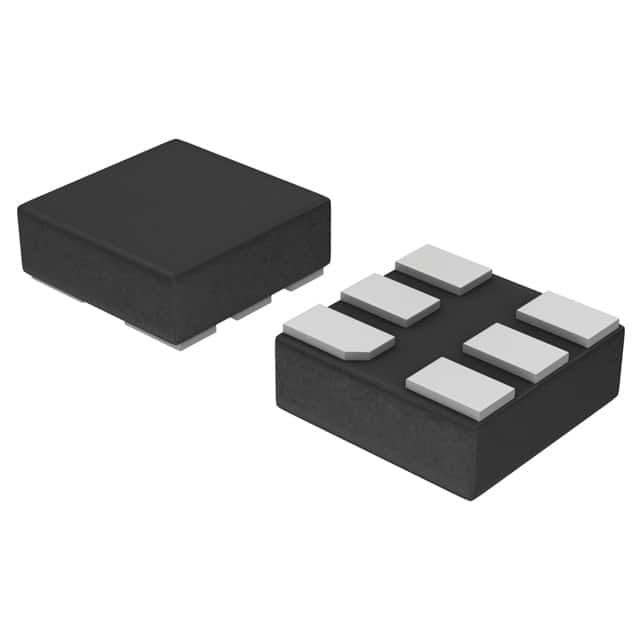

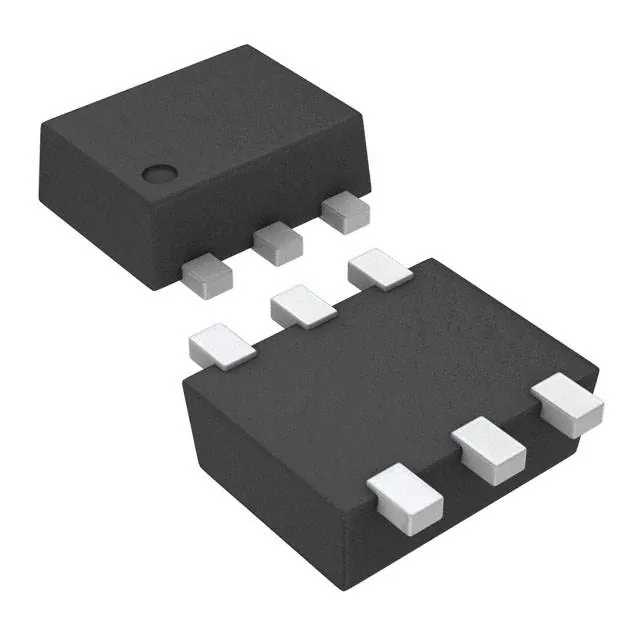

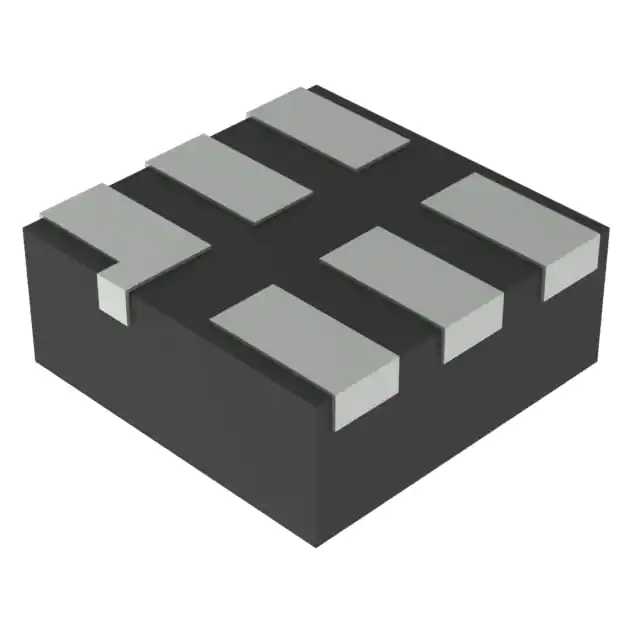

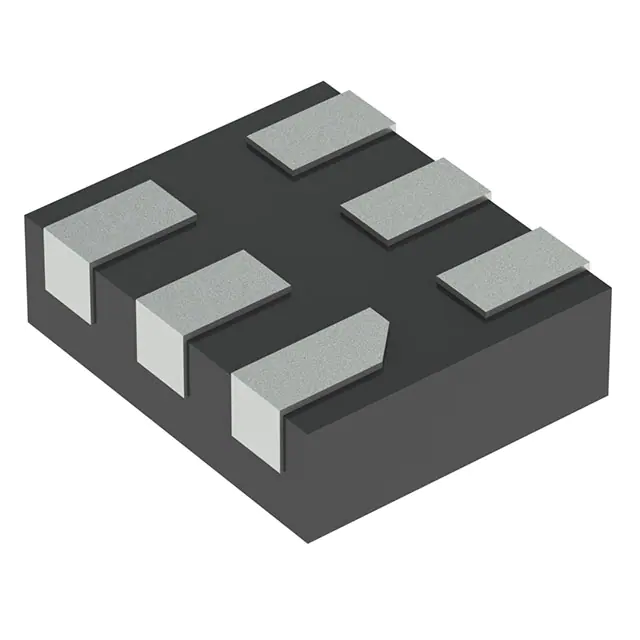

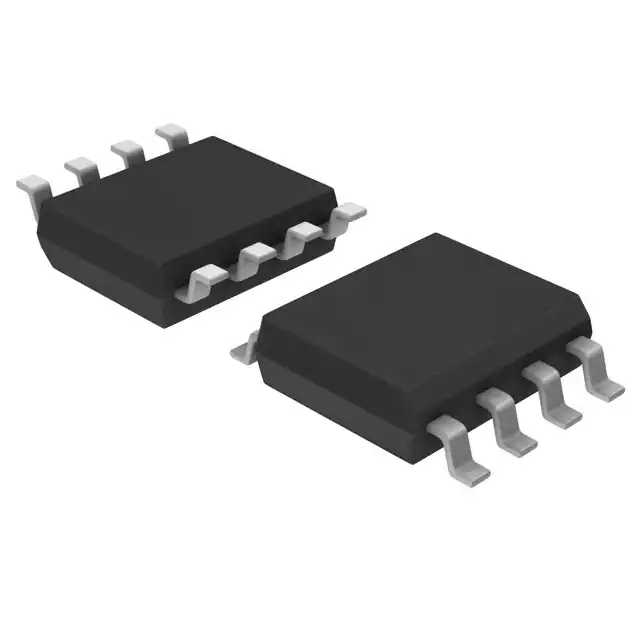

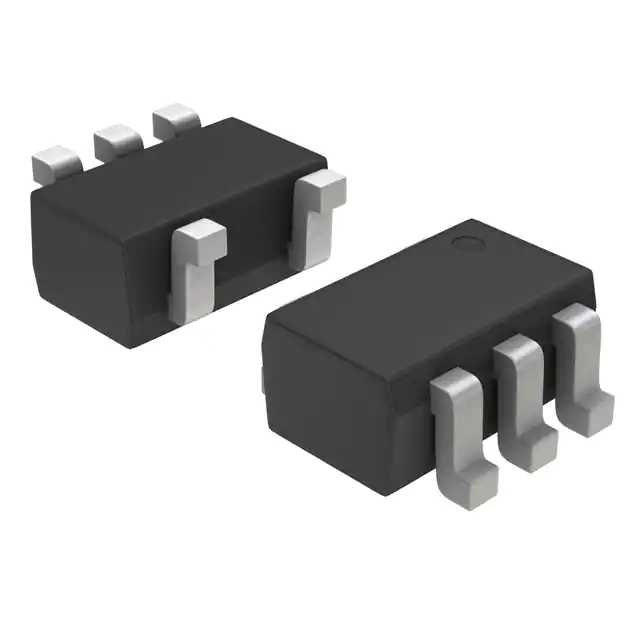

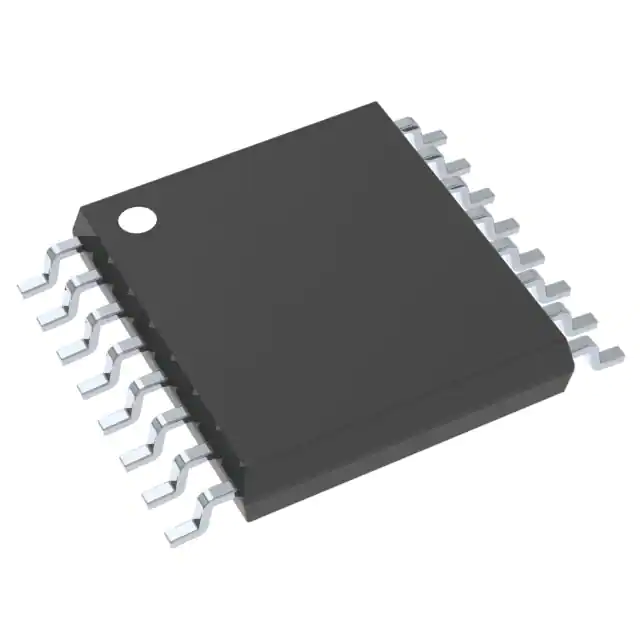

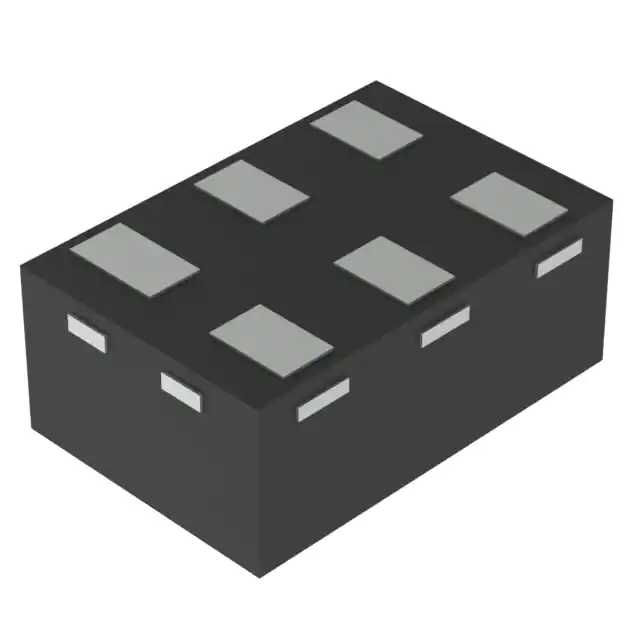

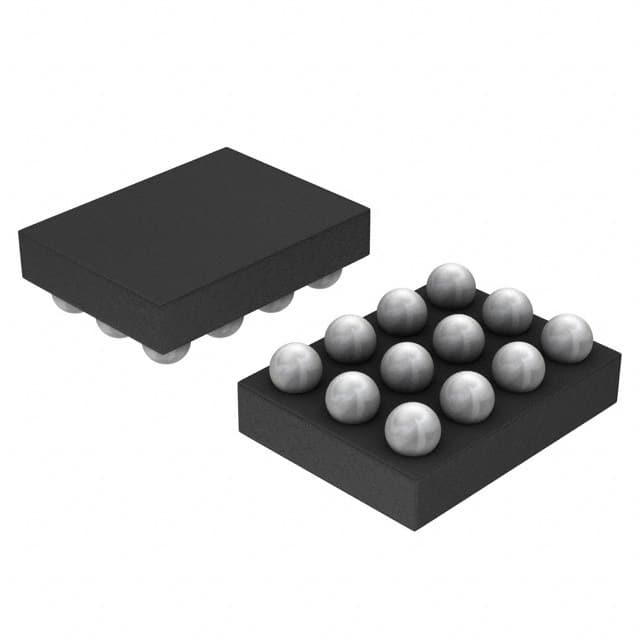

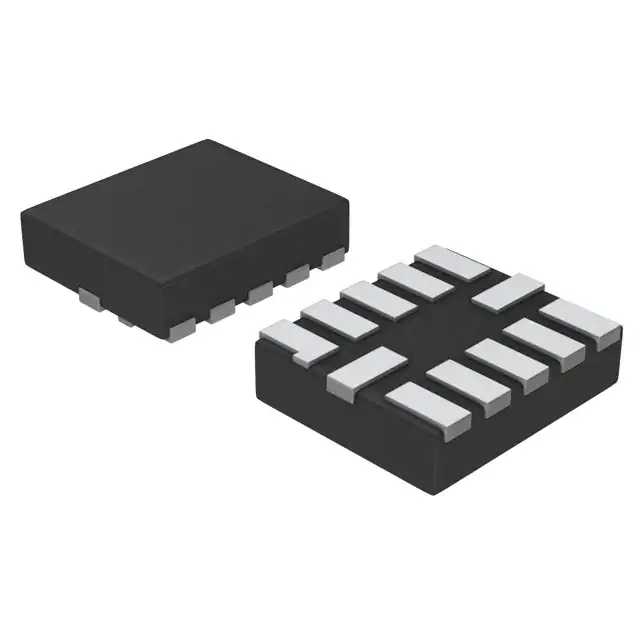

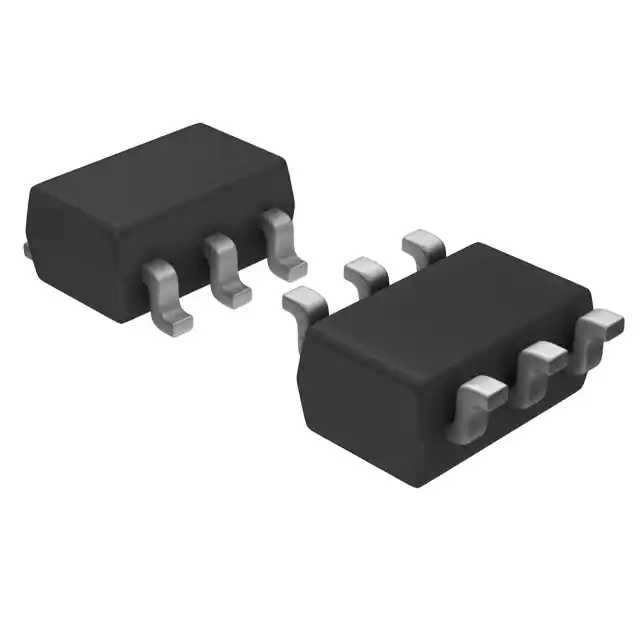

Конструктивно эти микросхемы могут быть выполнены в различных корпусах — от компактных SMD для массового производства до DIP-версий для макетирования. Особенно популярны решения в корпусах SOIC-8 и TSSOP-20, сочетающие малые габариты с удобством пайки.

При выборе преобразователя важно учитывать не только поддерживаемые уровни напряжений (например, 1.8В ↔ 5В), но и такие параметры как:

• Количество каналов (от 1 до 32 в мультиплексорных решениях)
• Ток потребления (особенно критично для батарейных устройств)
• Рабочий температурный диапазон (для промышленных применений)
• Наличие защиты от электростатических разрядов

В нашем ассортименте представлены как универсальные преобразователи для общего применения, так и специализированные решения для конкретных интерфейсов — например, для точного согласования линий I2C с учетом подтягивающих резисторов.

Области применения

Преобразователи уровней сигнала — это незаменимые компоненты в современной электронике, которые помогают согласовывать работу устройств с разными логическими уровнями. Они находят применение в самых разных сферах, от промышленных систем до бытовой техники. Например, в промышленной автоматике эти микросхемы обеспечивают корректную передачу сигналов между датчиками, контроллерами и исполнительными механизмами, предотвращая ошибки из-за несовпадения напряжений. В телекоммуникационном оборудовании они используются для интерфейсных преобразований, например, при подключении микроконтроллеров к шинам RS-485 или CAN.

В потребительской электронике преобразователи уровней встречаются в умных домах, IoT-устройствах и даже гаджетах — например, для согласования сигналов между процессором и дисплеем. Автомобильная электроника тоже не обходится без них: они обеспечивают совместимость между низковольтными микроконтроллерами и высоковольтными системами машины. А в медицинской технике такие микросхемы помогают точно передавать данные с датчиков, минимизируя помехи.

• Промышленность: автоматизированные линии, PLC-контроллеры, датчики.
• Телекоммуникации: маршрутизаторы, модемы, базовые станции.
• Потребительская электроника: смартфоны, планшеты, умные часы.
• Автомобили: бортовые компьютеры, системы диагностики.
• Медицина: диагностическое оборудование, портативные мониторы.

Преимущества

Преобразователи уровней сигнала — это не просто «переходники», а интеллектуальные решения, которые упрощают проектирование и повышают надежность устройств. Одно из ключевых преимуществ — гальваническая развязка, защищающая чувствительные компоненты от скачков напряжения и помех. Это особенно важно в промышленных условиях, где наводки от мощного оборудования могут искажать сигналы.

Еще один плюс — компактность. Современные интегральные микросхемы выполняют сложные преобразования, занимая минимум места на плате. Это позволяет разрабатывать более легкие и энергоэффективные устройства. Кроме того, такие преобразователи часто поддерживают широкий диапазон напряжений (от 1.8В до 5В и выше), что делает их универсальными для разных задач.

• Надежность: защита от перегрузок и помех.
• Экономия времени: готовые решения вместо самодельных схем.
• Совместимость: работа с разными стандартами (TTL, CMOS, LVDS).
• Энергоэффективность: низкое потребление тока.
• Простота интеграции: минимум внешних компонентов.

Покупайте в Зенер Ру

Интернет-магазин «Зенер Ру» предлагает широкий выбор преобразователей уровней сигнала от ведущих производителей: Texas Instruments, NXP, Analog Devices и других. У нас вы найдете решения для любых задач — от простых двунаправленных преобразователей до сложных изолированных интерфейсов. Мы тщательно проверяем качество продукции, поэтому вы можете быть уверены в надежности каждого компонента.

В нашем ассортименте — сотни позиций с разными параметрами, а цены остаются конкурентоспособными даже на премиальные модели. Бесплатная доставка доступна по всей России и СНГ: в Москву, Санкт-Петербург, Казань, Новосибирск, Минск и другие города. Если вам нужна консультация, наши специалисты помогут подобрать оптимальное решение под ваши требования.

Выбирайте проверенные компоненты — выбирайте «Зенер Ру»!
