Активные фильтры на интегральных микросхемах: точность и компактность в обработке сигналов

Активные фильтры на интегральных микросхемах — это современные электронные компоненты, предназначенные для селективной обработки аналоговых сигналов. В отличие от пассивных аналогов, они не просто ослабляют ненужные частоты, а активно усиливают полезные, обеспечивая высокую точность и гибкость настройки. Такие решения незаменимы в аудиоаппаратуре, измерительных приборах, системах связи и промышленной автоматизации, где важно эффективно отделять полезный сигнал от помех.

Главное преимущество интегральных активных фильтров — их компактность и простота интеграции в сложные схемы. Они сочетают в себе операционные усилители, резисторы и конденсаторы в едином корпусе, что минимизирует внешние компоненты и упрощает проектирование. Благодаря этому инженеры могут создавать сложные частотные характеристики (низко-, высоко-, полосовые или режекторные фильтры) без громоздких LC-цепей.

Особенности

Активные фильтры на ИМС отличаются рядом ключевых характеристик, которые делают их предпочтительным выбором для проектов с жесткими требованиями к качеству сигнала:

• Программируемые параметры: многие модели позволяют настраивать частоту среза, добротность и тип фильтрации (Баттерворта, Чебышева и др.) через внешние компоненты или цифровые интерфейсы.
• Низкий уровень шумов: современные микросхемы используют прецизионные усилители, что критично для аудиоприложений и высокоточных измерений.
• Широкий диапазон частот: от долей герц (для датчиков) до десятков мегагерц (в радиоканалах).
• Защита от перегрузок: встроенные схемы ограничения тока и напряжения повышают надежность в реальных условиях эксплуатации.

Технологически активные фильтры делятся на аналоговые и перестраиваемые (switched-capacitor). Последние, например, используют тактовую частоту для изменения характеристик, что удобно в цифровых системах. Отдельно стоит отметить микросхемы с цифровым управлением — они объединяют точность аналоговой обработки с гибкостью программной настройки.

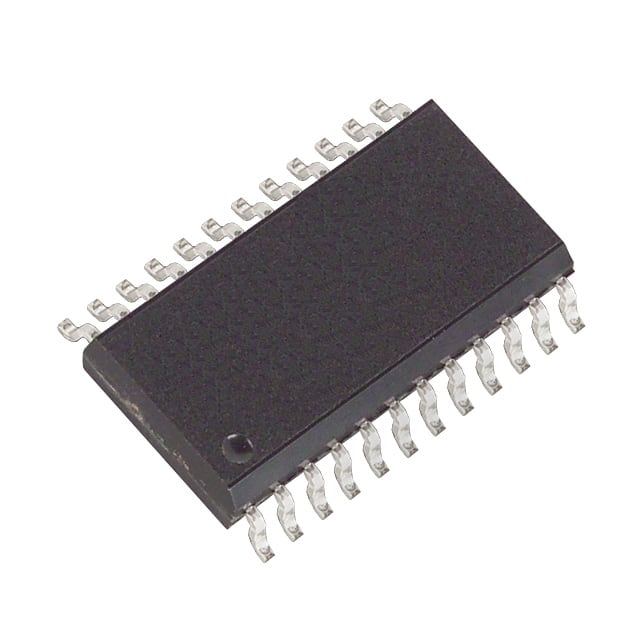

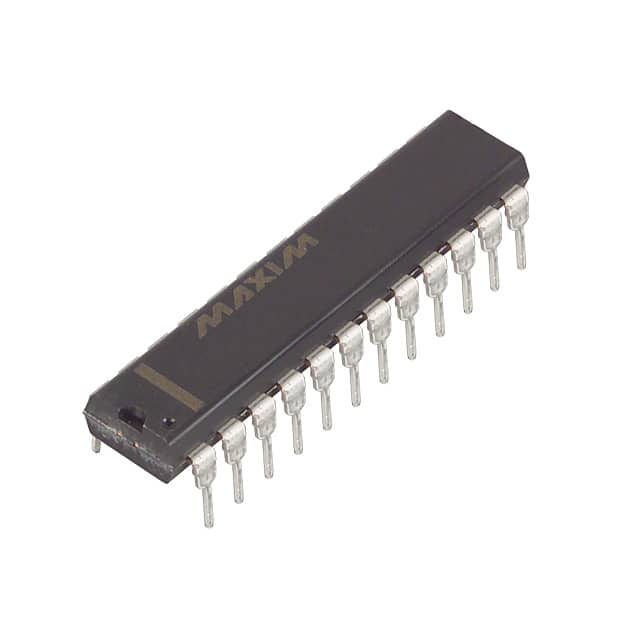

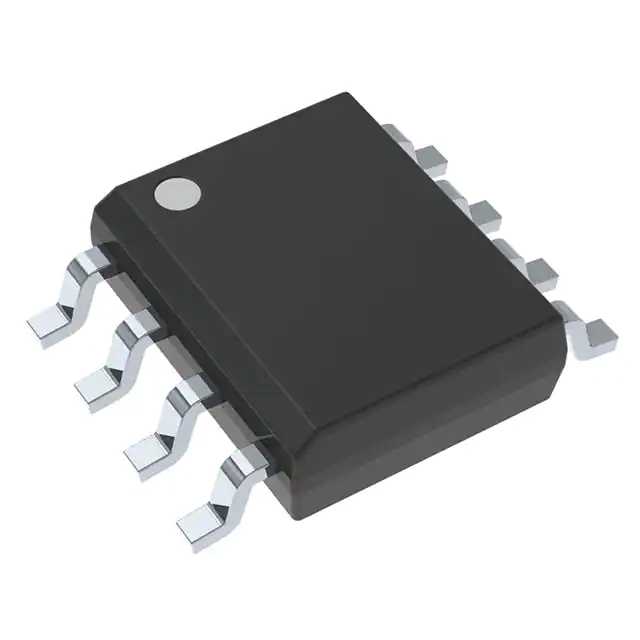

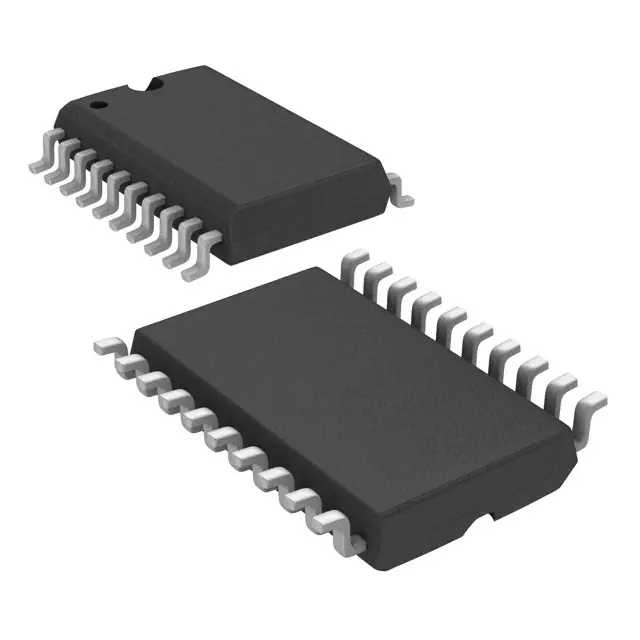

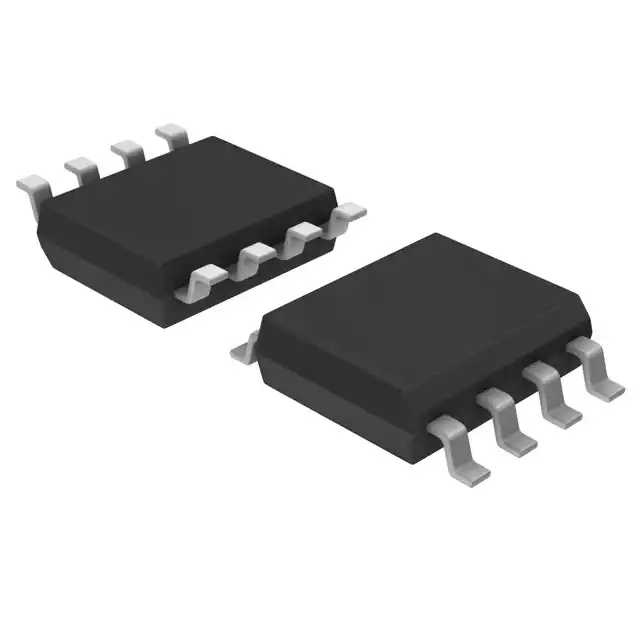

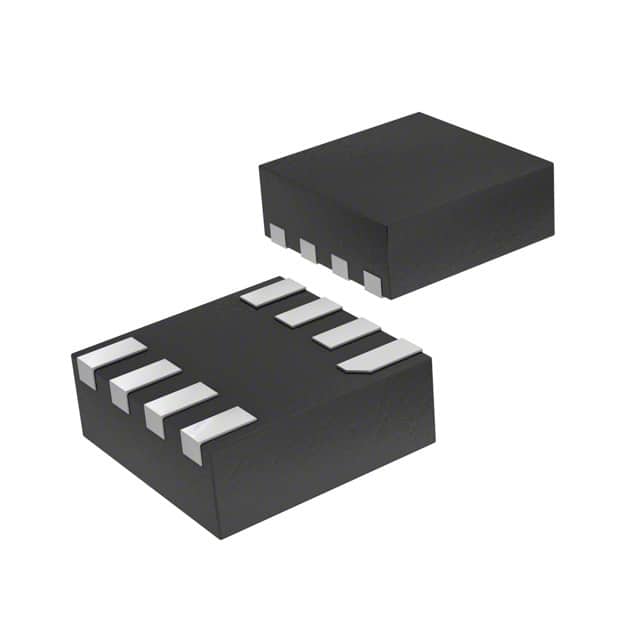

При выборе фильтра важно учитывать не только частотные параметры, но и температурную стабильность, напряжение питания (например, ±15 В для промышленных решений или 3.3 В для портативных устройств), а также тип корпуса (DIP, SOIC, QFN). В нашем каталоге представлены модели для любых задач — от бюджетных серий до прецизионных компонентов с погрешностью менее 0.1%.

Области применения

Активные интегральные фильтры — это ключевые компоненты современных электронных устройств, обеспечивающие точную обработку сигналов. Они находят применение в самых разных сферах, от профессионального оборудования до массовой электроники. В промышленной автоматике такие фильтры используются для подавления помех в системах управления, а в медицинской технике — для обработки биосигналов в кардиографах и другом диагностическом оборудовании. В телекоммуникациях они помогают улучшить качество передачи данных, а в аудиоаппаратуре — добиться чистого звука без искажений.

В потребительской электронике активные фильтры встречаются в смартфонах, планшетах и умных колонках, где отвечают за фильтрацию шумов и улучшение сигнала. Автомобильная промышленность использует их в системах hands-free, мультимедийных комплексах и датчиках безопасности. Даже в космической и военной технике эти компоненты играют важную роль, обеспечивая надежную работу оборудования в экстремальных условиях. Гибкость настроек и компактность делают их незаменимыми как для инженеров, так и для производителей готовых устройств.

Преимущества

Активные интегральные фильтры выгодно отличаются от пассивных аналогов за счет встроенного усиления сигнала и более точной частотной селекции. Они не требуют дополнительных компонентов, таких как катушки индуктивности, что упрощает проектирование плат и сокращает габариты устройств. Благодаря низкому уровню шума и высокой стабильности параметров, эти микросхемы обеспечивают предсказуемый результат даже в условиях изменяющейся нагрузки.

Еще одно важное преимущество — широкий диапазон рабочих частот, позволяющий использовать одни и те же модели в разных задачах: от НЧ-фильтрации в аудиотрактах до ВЧ-обработки в радиоканалах. Многие современные фильтры поддерживают цифровую настройку, что ускоряет prototyping и адаптацию под конкретные требования. А благодаря интеграции в корпус защитных схем, они менее чувствительны к перепадам питания и EMI-помехам, что повышает надежность конечного изделия.

Покупайте в Зенер Ру

Интернет-магазин «Зенер Ру» предлагает широкий выбор активных интегральных фильтров от ведущих производителей, включая Texas Instruments, Analog Devices и STMicroelectronics. У нас вы найдете компоненты для любых задач — от бюджетных решений до высокоточных промышленных моделей. Мы тщательно проверяем качество продукции и сотрудничаем только с проверенными поставщиками, чтобы вы получали именно те параметры, которые указаны в datasheet.

В нашем ассортименте — сотни позиций с разными типами фильтрации (НЧ, ВЧ, полосовые, режекторные), что позволяет подобрать оптимальный вариант для вашего проекта. Бесплатная доставка осуществляется по всей России и СНГ, включая Москву, Санкт-Петербург, Казань, Новосибирск и Минск. Гибкая система скидок, оперативная обработка заказов и консультации технических специалистов делают покупки в «Зенер Ру» удобными и выгодными для профессионалов и любителей электроники.
