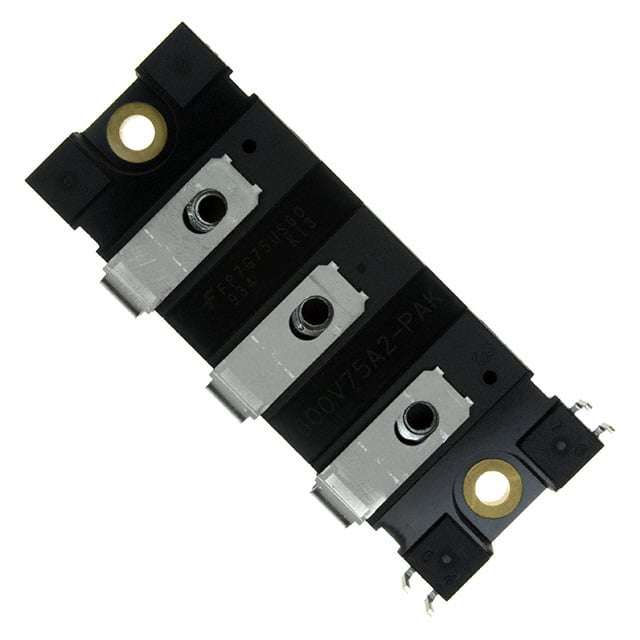

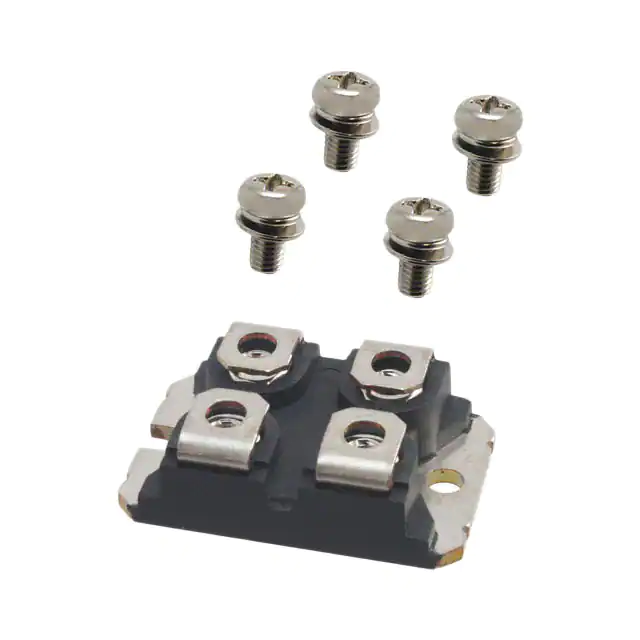

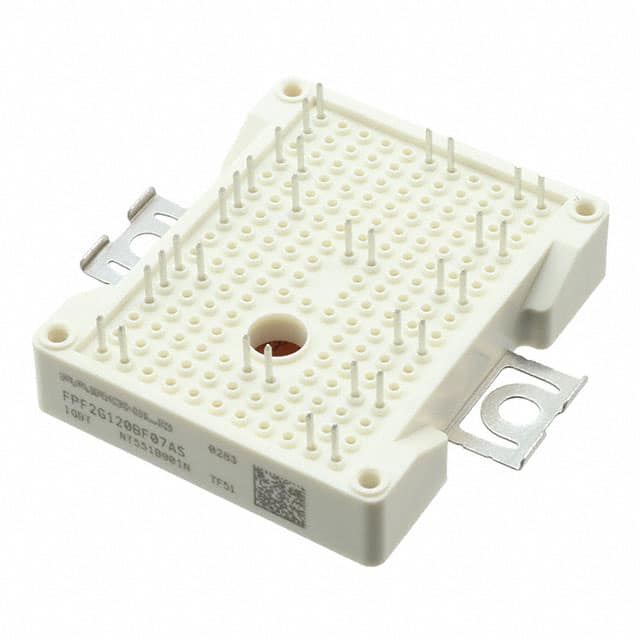

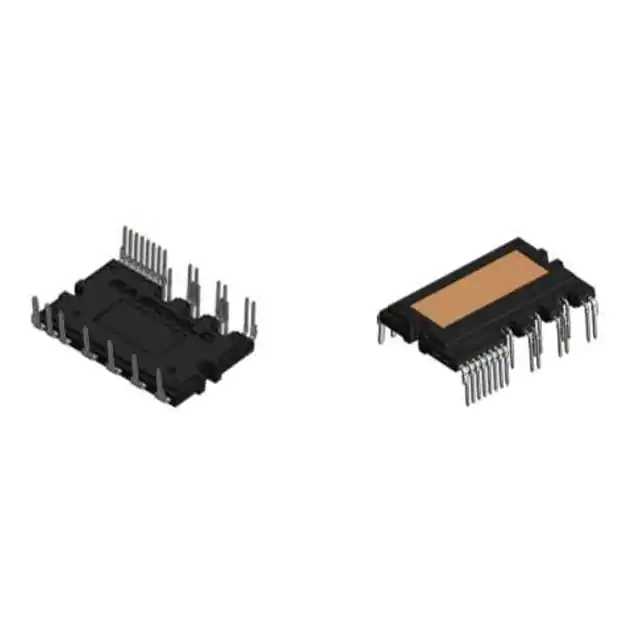

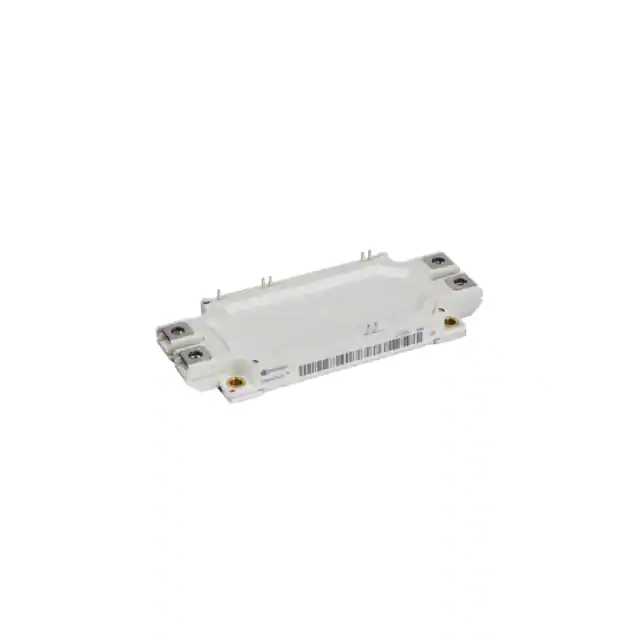

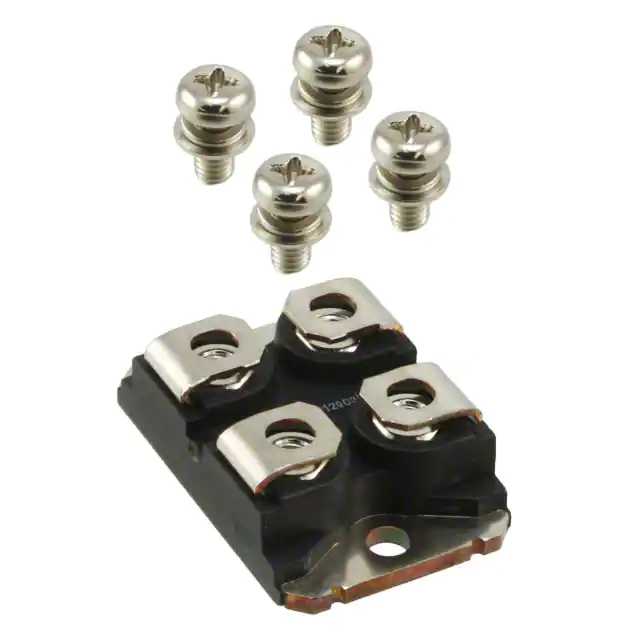

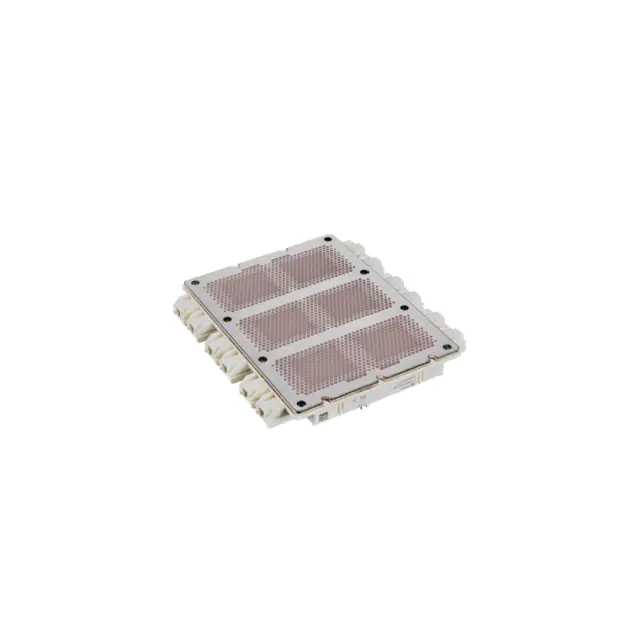

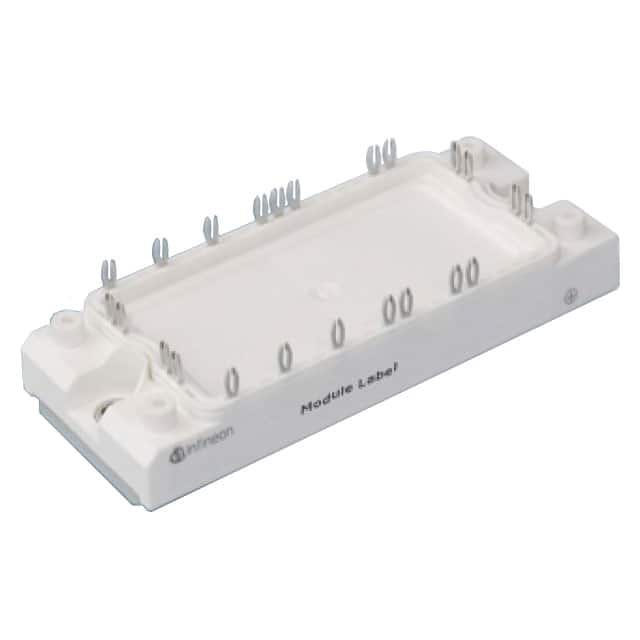

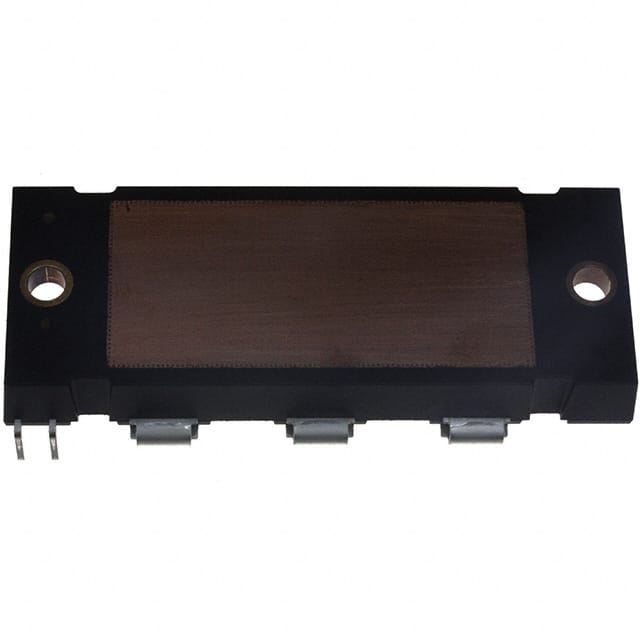

Транзисторы — биполярные с изолированным затвором (IGBT) — модули

Модули созданные на основе IGBT были разработаны с целью минимизации количества внешних составляющих. Их конструкция может быть дополнена диодами, транзисторами и иными компонентами.

Благодаря уникальному строению значительно облегается техническое обслуживание и трудоёмкий ремонт преобразователей, предоставляется возможность наращивания мощности посредством монтажа иных модулей.

При необходимости коммутации значительных токов, которые больше максимально установленных значений для одного устройства, допустимо параллельное подключение модулей. Для этого всего лишь нужно выбрать IGBT транзистор с одинаковым порогом напряжения при включённом положении.

Если показатели будут отличаться, в результате это приведёт к образованию несимметричного тока на устройстве. Что касается параллельного подключения, важно учесть увеличивающуюся входную ёмкость, нужная скорость коммутации должна гарантироваться посредством драйвера управления.

Особенности выбора модуля IGBT

Каждый предлагаемый к приобретению IGBT модуль уникален по всему наполнению, параметрам и характеристикам. Учитывая это, для того, что бы ваше новое приобретение полностью справилось со всеми возлагаемыми на него задачами, к процессу его подбора стоит подходить со всей серьёзностью.

В первую очередь стоит обратить внимание на такие параметры:

• max показатель тока - современные торговые марки предлагают два показателя по данному критерию. Если показатель температурного режима в помещении обычный, то это плюс 25 и плюс 80 градусов по Цельсию;
• значение напряжения коллектор-эмиттер – обозначает класс полупроводникового элемента;
• допустимая граница напряжения "коллектор-эмиттер" - не более 80% номинального значения будет достаточно для корректного функционирования модуля, до 60% - это достойное напряжение для функционирования;
• значение заряда затвора и напряжения насыщения – не обойтись без данных характеристик при расчёте драйвера и определения потерь.

Выбор модуля IGBT для преобразователей

На сегодняшний день специалистами разработан специальный алгоритм подбора модуля IGBT для преобразователей. Следуя ему, потребитель непременно сделает правильный выбор и сможет удовлетворить все предъявляемые требования к устройству и реализовать все поставленные задачи.

• определиться с показателями номинального и max напряжения звена ПТ;
• выбрать тип модуля IGBT согласно присущей классификации напряжения;
• max значение тока на выходе;
• определиться с приемлемой частотой переключения для граничного выходного тока;
• присущий устройству показатель номинального тока должен быть не меньше граничного значения на выходе;
• определение общих потерь на модуль, граничной температуры радиатора в месте монтажа модуля;
• расчёт величины потерь статического  динамического характера для каждой части модуля при граничной температуре модуля IGBT.

При этом, стоит обратить внимание на то, что подбор показателя температуры должен выбираться с запасом.
